この告示のには出力、電波型式と用途の制限があります。
●出力と電波型式
この告示の規格ですと空中線電力に換算するとλ/２のDPで204μWとたいへんQRPですが、Radio Controlの飛行機の操縦を考えると、通常１キロは操縦可能で、人間の素晴らしい耳のフィルターを用いればもっと飛ぶような気がしたもので、27.145MHzで数分に１回モールスで「FT」と電波型式A1Dをつかい、人間の耳には変調がかかったモールス符号に聞こえるようにします。
●用途
用途はワイヤレスマイク（一方通行）の音声の伝達をA3E、F3Eで行うことができるので、将来はセパレート運用で、QRP
FM CBなんか面白いかもしれんません（笑）、今回はRadio
Controlということで、運用中はラジコンカーを動かして用途に合致させようと思っています。
500mの距離で200μV/mの場合の出力ですが半波長ダイポールアンテナの場合、自由空間の電界強度は下記の式で求められます。
Ｅ＝（７＊√Ｐ）／Ｒ
Ｅ：電界強度（Ｖ／ｍ）
Ｐ：出力（Ｗ）
Ｒ：距離（ｍ）
で、Ｅに200μV/m、Ｒに500mを代入してＰを求めると204μWとなります。
I thank for cooperation of Takeda's Science Research Institute

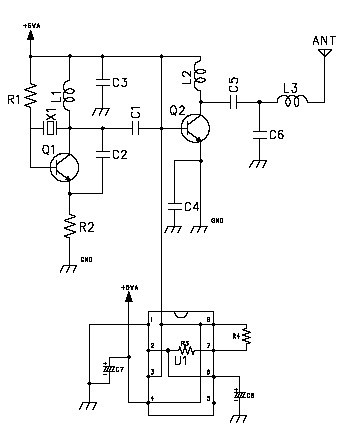

●第一段階
やはりＡ２Ａにするためには、マイコン搭載は必要でしょうね。
●第二段階
（送信電波をオシロでみると、コマンドはデジタル方式になっていてASKになっていることがわかりました。即ち電波型式はA1D、ビット数はわかりませんが、オシロでは同期をとることはできませんでした。このリモコンICはコントローラのスティックで、タクトSW前後左右４個ありそれを、押し電源と各々のポートが繋がったときに（ポートが「H」のとき）発振を始めますので、 先ほどのQ3を増設しなくても、いいのかなと考えています。マイコンのポート出力をリモコンICのポートに入れてもいいかなと考えています。そして、マイコンで数分間隔でモールスをポート出力します。
いまのところ、休日の屋外で移動運用中使おうと思っていますが、ラジコンカーをひっくりかえして、放置しとけば・・・・
●第三段階

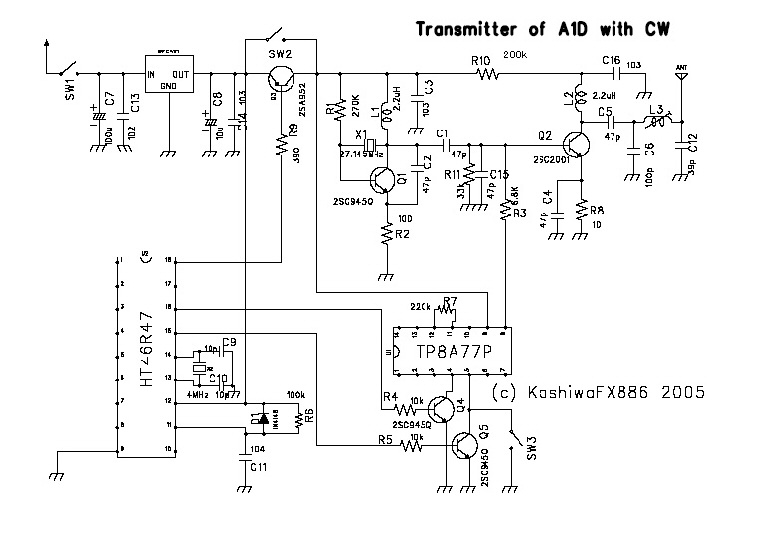

Q4、Q5はマイコンによってONして、Radio Control デジタルコマンドをQ2へ出力します。マイコンはQ4,Q5を使い、モールスのキーイングと、タイマで数分感覚の送信の時だけ、電源を入れるようにQ3を制御します。
マイコンの動きとして、５分のタイマが満了するとQ3をONさせ50ｍS間待機、そして、短点200mS、長点1Sのキーイングをおこないます。Q4、Q5は左右旋回のコマンドで、1回のID送出ごとに交代させONさせます。IDを送出後、Q3をOFFし、電源を節約する作戦です。
●第三段階

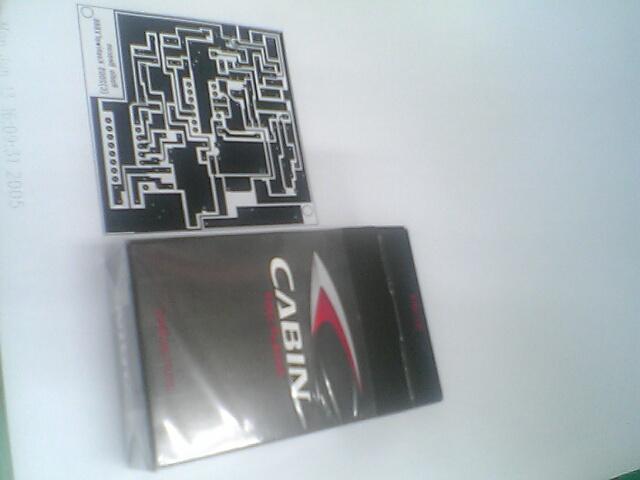

右上の電池の形の場所が、電源（＋）で右下の広い部分が電源（-）です。左上の広いパターンが（アンテナ端子）で、右下の広いパターンがアース端子になることを、想定しています。
●第四段階

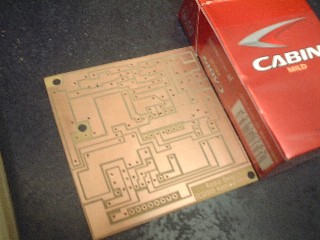

出来上がったPCB、残念タバコの箱には入りませんでした。

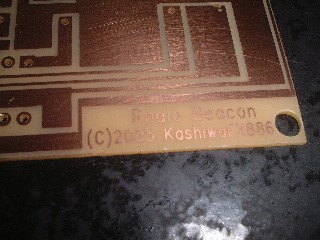

文字もくっきり７年ぶりのエッチングでしたが巧く出来ました。

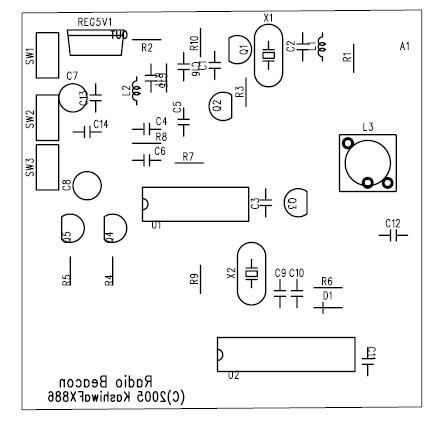

シルク面の版下ですが、実装時のみに使用します。
●第五段階

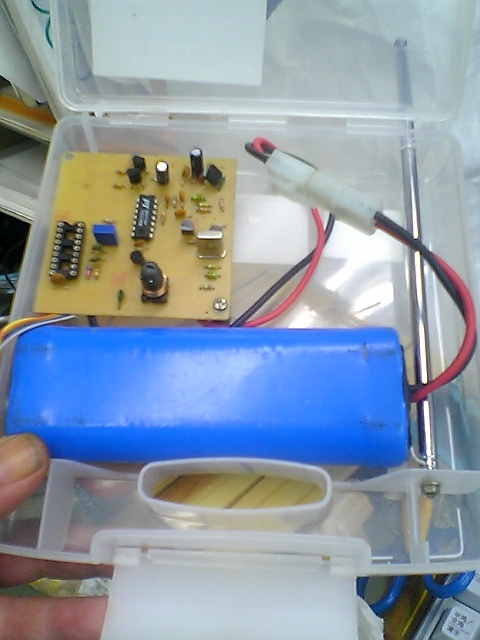

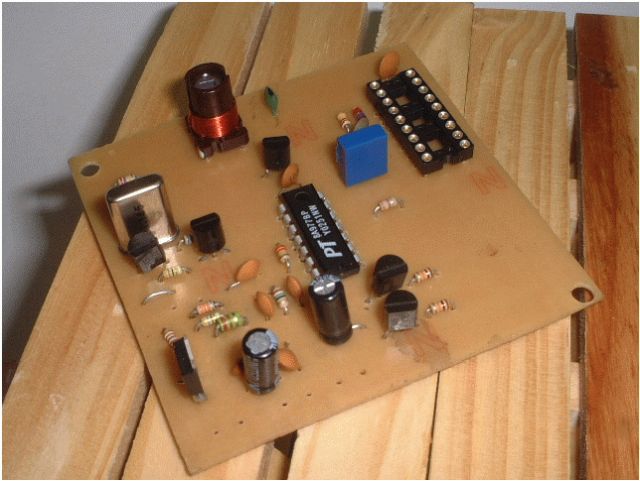

写真のように、部品点数が少ないので、比較的簡単にくみ上あがり、パターンと回路部品を確認して火を入れてみましたら、電波が出ることをオシロで確認して、仮のお弁当箱に詰めて、ロッドアンテナを接続、コイルのコアを調整、コアを抜いても同調が取れず、ターン数を減らし、やっとコアが抜ける寸前に調整がとれました。 早速スペアアナで測定したら、0.1mはなれて、+0.6ｄBm、ガントラの銘機、学研の
ＧＸ－７の+15dBmに比べQRPです。まだ、アンテナ同調部の定数を調整する必要がありそうです。
●第六段階
電源Switchを入れるとRJ-35のメーターが触れ、無変調がでています。次に、変調SwitchをONすると、変調がRJ-35から出た来ました。
いままで、オシロスコープで波形しか見ていないので、初めて聞いた変調です。
江戸川河川敷にいらっしゃる各局にお手伝いをして頂き、受信状況を確認しました。フィールﾄﾞ試験では200mで、S=5。300mでS=9（この時、隠し機能発動）、3.6kmで変調確認の報告、まずまず、の結果です。隠し機能とはPCBのグランドに蓑虫クリップをつけたリーﾄﾞ線を装着し、クリップを橋の欄干のボルトに装着したのであります。アース効果を再認識しました。
